Cihazlarımız

ThinSection-Lab, yer bilimleri araştırmalarında ihtiyaç duyulan yüksek kaliteli ince kesitlerin hazırlanabilmesi için modern örnek hazırlama ekipmanları ve hassas taşlama–parlatma sistemleriyle donatılmıştır. Laboratuvar altyapısı; kayaç örneklerinin kesilmesi, epoksi ile emprenye edilmesi, cam lam üzerine yapıştırılması, inceltilmesi, zımparalanması ve parlatılması işlemlerinin uluslararası standartlarda gerçekleştirilmesine olanak sağlamaktadır.

Laboratuvarımızda bulunan cihazlar; standart ve özel amaçlı ince kesitlerin yanı sıra parlatılmış ince kesitlerin hazırlanmasını mümkün kılmakta, optik mikroskop, elektron mikroprob (EPMA), SEM-EDS, Raman spektroskopisi ve diğer mikro-analitik çalışmalar için yüksek kalitede örnekler üretilmesini sağlamaktadır.

Tüm cihazlar düzenli olarak bakım ve kalibrasyondan geçirilmekte; çalışma yüzeyleri ve ekipmanlar her örnek öncesinde ve sonrasında temizlenerek örnekler arası kontaminasyon riski en aza indirilmektedir. Bu sayede, araştırmacılara güvenilir, tekrarlanabilir ve uluslararası kalite standartlarını karşılayan ince kesit hazırlama hizmeti sunulmaktadır.

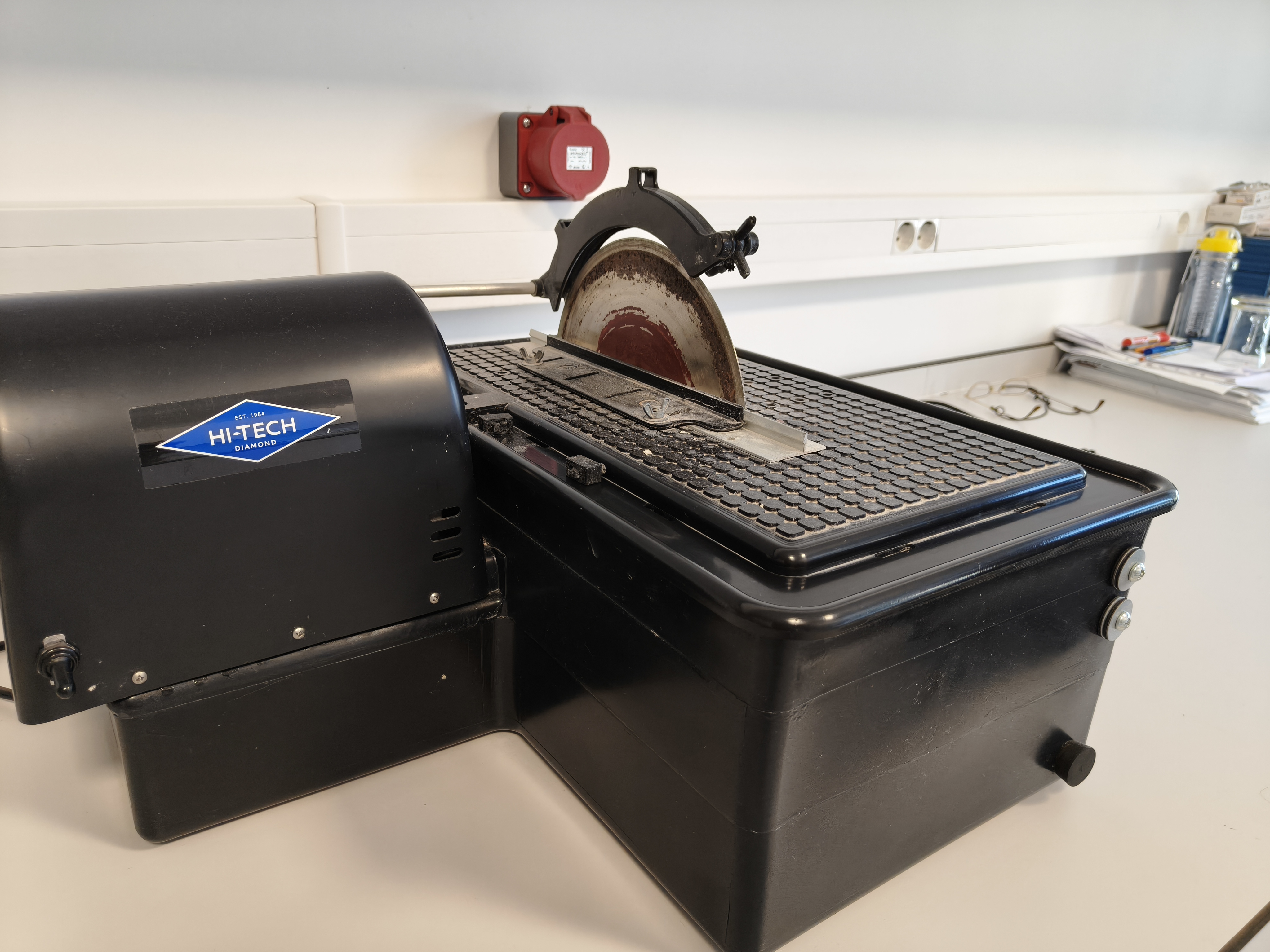

Hi-Tech Diamond Masaüstü Taş Kesme Makinesi

Kayaç ve mineral numunelerini inceleme öncesinde istenilen boyutlarda kesmek ve düzeltmek (trimming) için kullanılan, kompakt ve sulu sistem çalışan bir laboratuvar elmas testeresidir.

Marka / Model

Hi-Tech Diamond / Trim Saw

Teknik Özellikler

Elmas kaplı dairesel kesici bıçak, korozyona dayanıklı kompozit gövde, işlem sırasında tozlanmayı ve ısınmayı önleyen entegre su/soğutma haznesi ve ızgaralı çalışma tablası.

Kullanım Alanı

Kayaç numunelerinin ince kesit hazırlığı aşamasına geçilmeden önce kaba boyutlandırmasının yapılması ve çalışılacak küçük parçaların hassasça kesilmesi.

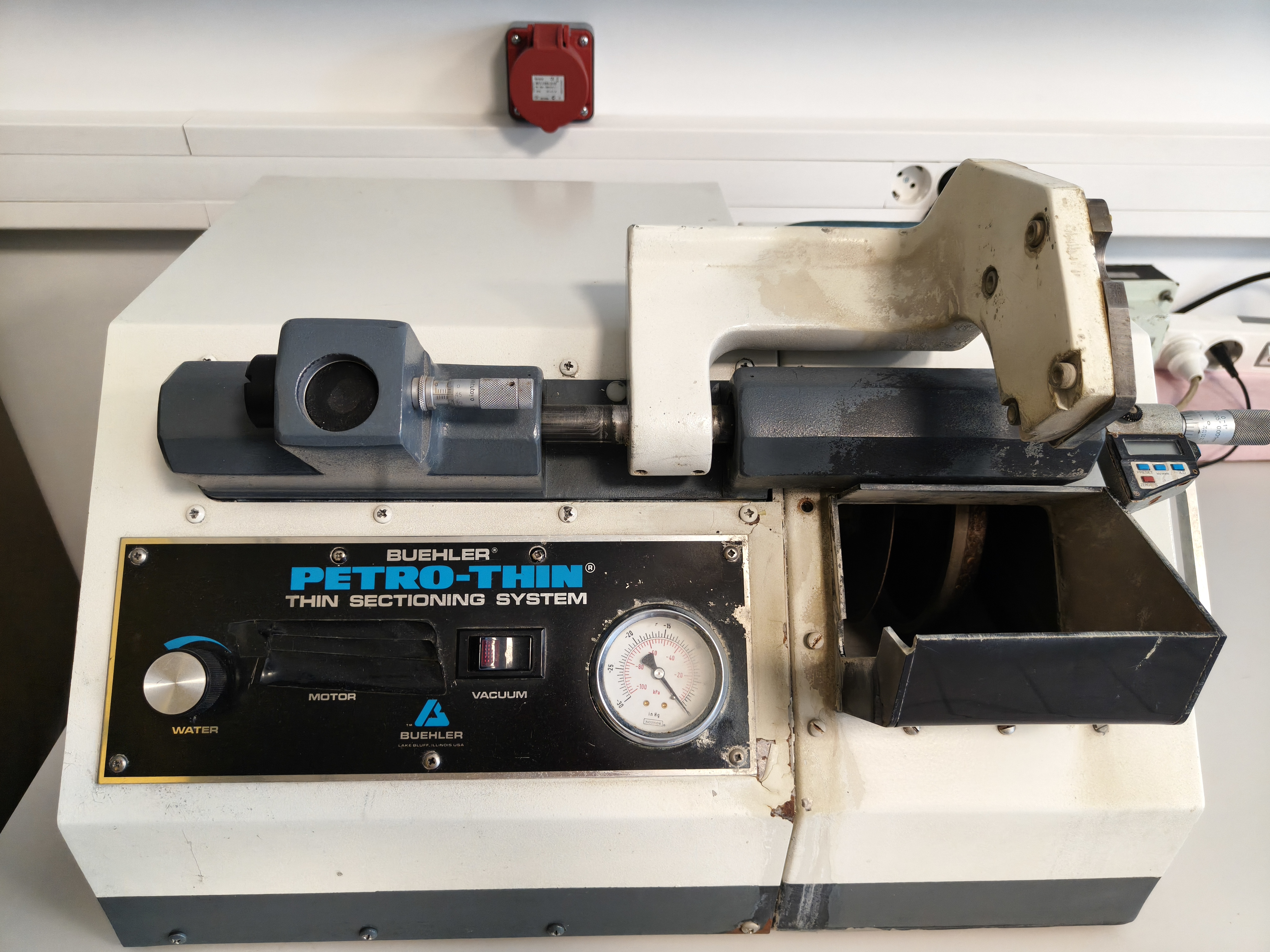

Buehler Petro-Thin İnce Kesit Kesme ve Taşlama Cihazı

Cama yapıştırılmış kayaç numunelerini, mikroskobik inceleme için gereken standart ince kesit kalınlığına (genellikle 30 mikron) kadar tek bir cihazda kesip taşlayabilen özel petrografi ekipmanıdır.

Marka / Model

Buehler / Petro-Thin

Teknik Özellikler

Cam lamı (slayt) sabit tutmayı sağlayan dahili vakum sistemi (vakum pompası entegreli), mikronluk hassasiyetle kalınlık ayarı sağlayan mikrometre kolu, elmas kesici disk ve sulu soğutma sistemi.

Kullanım Alanı

Petrografik polarizan mikroskop incelemeleri için kayaçlardan standart optik kalınlıkta (30 µm) ince kesitlerin hızlı, kayıpsız ve yüksek hassasiyetle hazırlanması.

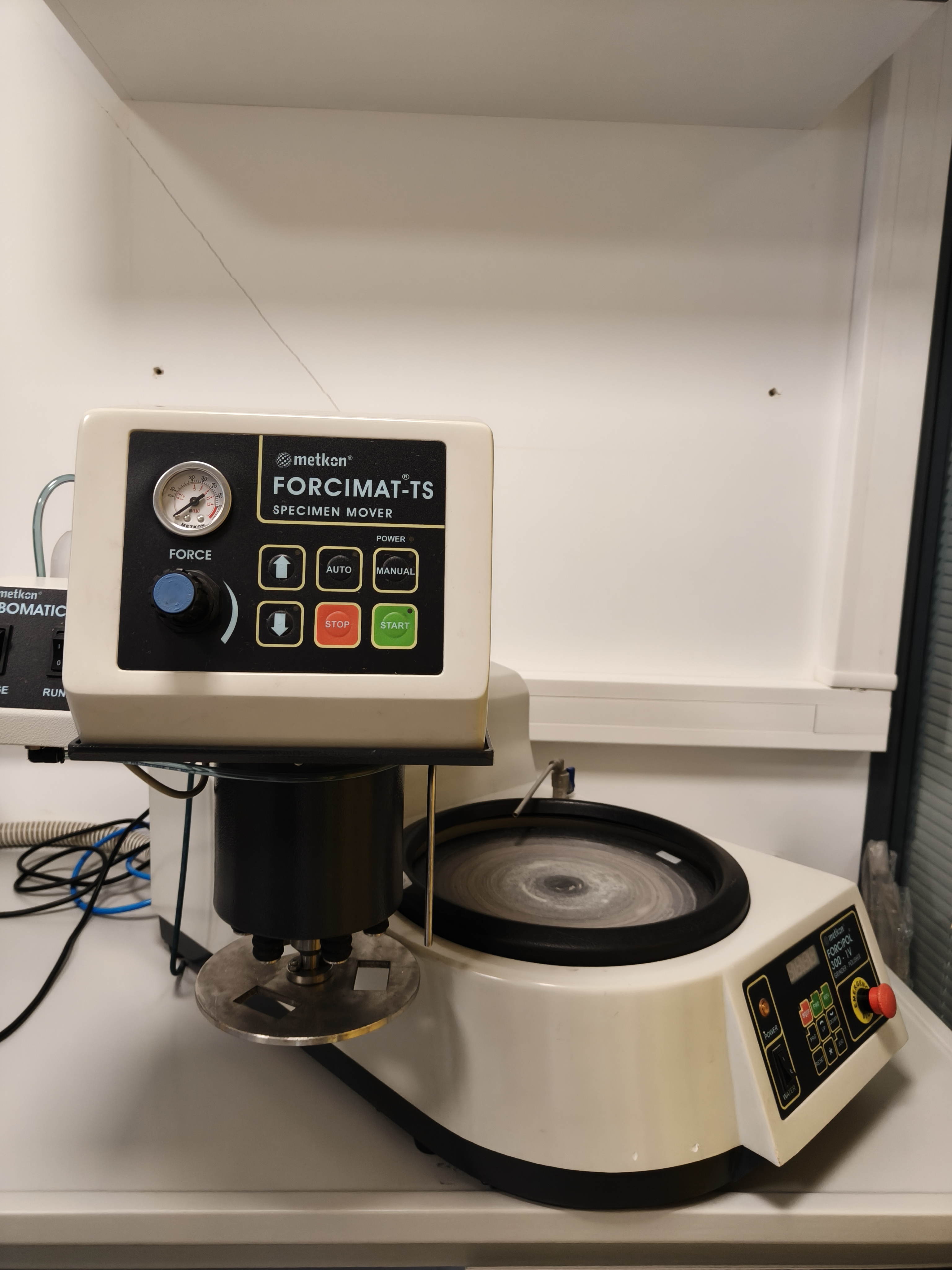

Metkon Otomatik Zımparalama ve Parlatma Cihazı

Kayaç, cevher veya malzeme numunelerinin yüzeylerini mikroskobik optik incelemelere uygun hale getirmek için homojen bir şekilde zımparalayıp parlatan mekanik laboratuvar cihazıdır.

Marka / Model

Metkon / Forcipol 300-1V (Alt Ünite) & Forcimat-TS (Otomatik Başlık)

Teknik Özellikler

Dijital devir ayarlı alt döner zımpara/parlatma diski, pnömatik baskı uygulayarak numuneleri eşit kuvvetle döndüren otomatik numune taşıyıcı (Forcimat) başlık ve sulu çalışma tepsisi.

Kullanım Alanı

İnce kesit, parlatma kesiti (cevher mikroskobisi) veya metalografik analizler için hazırlanan numune yüzeylerindeki kılcal çiziklerin giderilerek ayna parlaklığına (optik netliğe) getirilmesi.

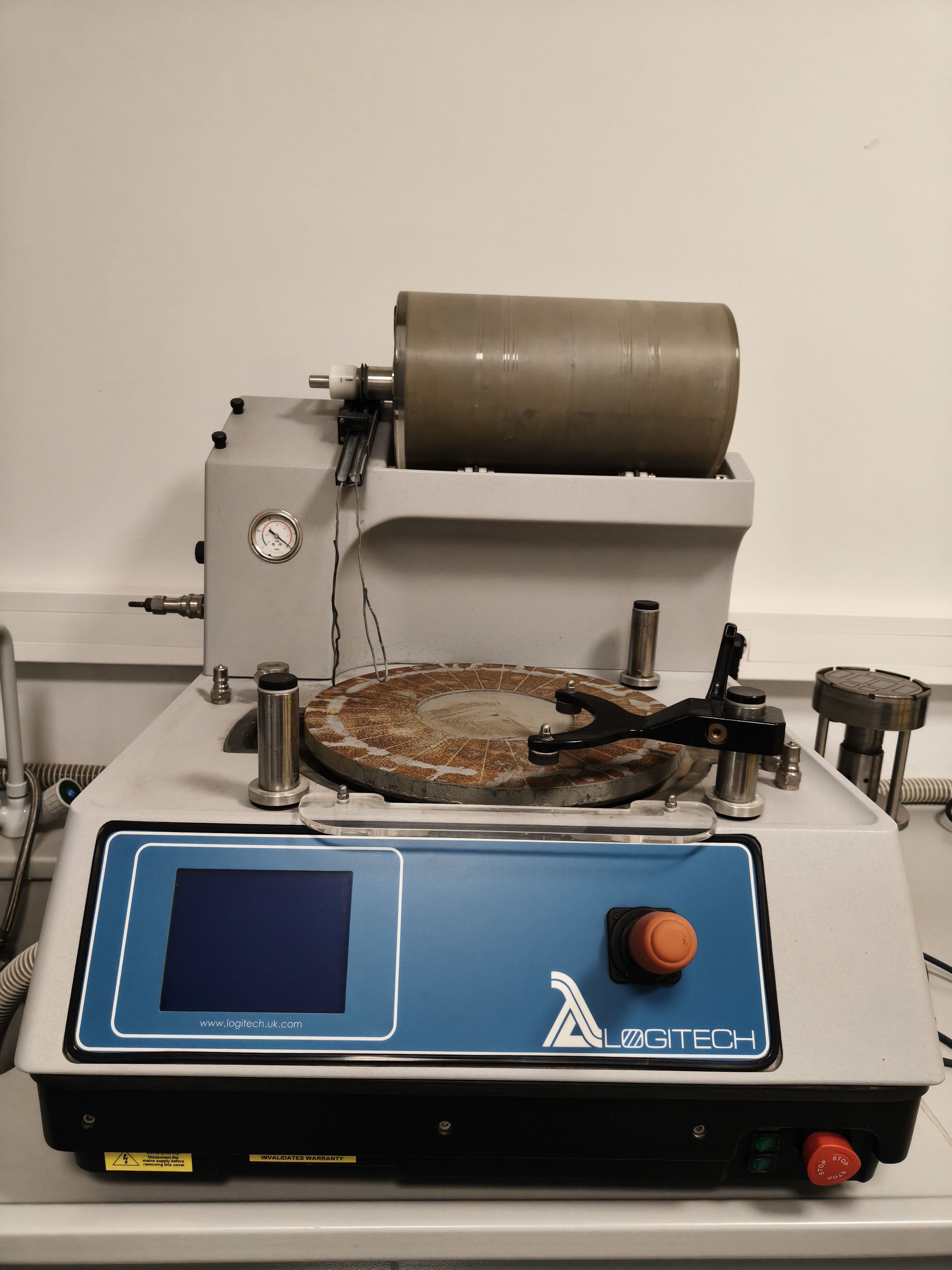

Logitech Hassas Lepleme (Lapping) ve Parlatma Cihazı

İnce kesit hazırlama sürecinin en son ve en hassas aşamasında kullanılarak, numuneleri mikron seviyesinde incelten ve mükemmel bir düzlemsellikte parlatan üst düzey ileri teknoloji cihazdır.

Marka / Model

Logitech / Precision Lapping & Polishing System

Teknik Özellikler

Dijital dokunmatik kontrol ekranı, vakumlu hassas numune tutucu başlıklar, otomatik aşındırıcı solüsyon (slurry) besleme mekanizması ve geniş döküm lepleme tablası.

Kullanım Alanı

Jeolojik kayaç numunelerinin, kalınlık ve düzlemsellik toleranslarının son derece kritik olduğu yüksek hassasiyetli ince kesitlerinin nihai inceltme ve parlatma işlemleri.

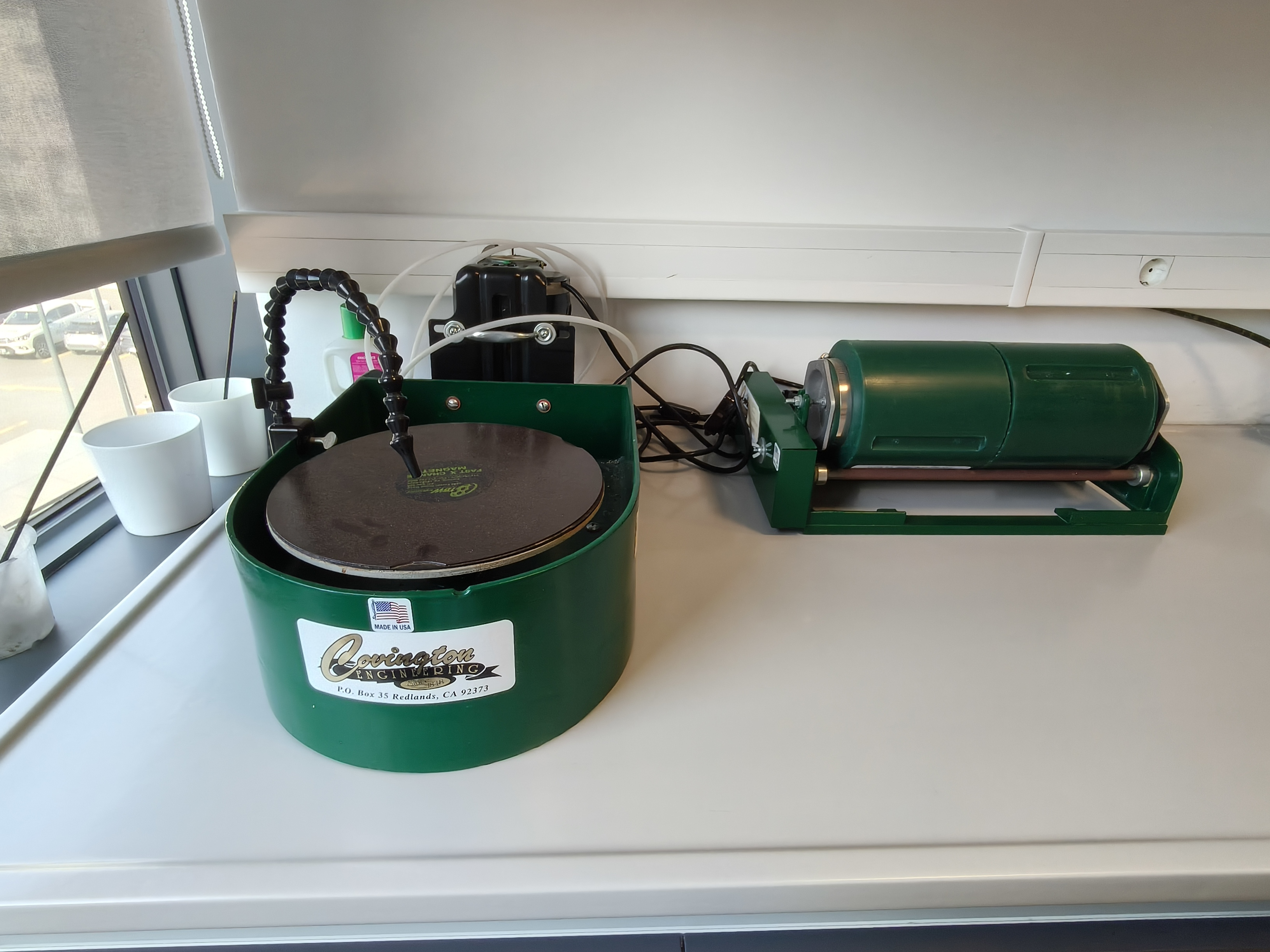

Covington Masaüstü Disk Zımparalama ve Parlatma Cihazı

Kayaç numunelerinin yüzeylerini düzleştirmek, zımparalamak ve parlatmak için kullanılan yatay döner diskli aşındırma sistemidir.

Marka / Model

Covington Engineering / Flat Lap Sistemi

Teknik Özellikler

Yatay dönen döküm/çelik aşındırma diski, çalışma sırasında ısınmayı engelleyen ayarlanabilir mafsallı su damlatma/soğutma sistemi ve su sıçratma koruması.

Kullanım Alanı

Elmas testere ile kesilmiş kayaç yüzeylerinin, ince kesit camına yapıştırılmadan önce tamamen düz ve pürüzsüz hale getirilmesi.

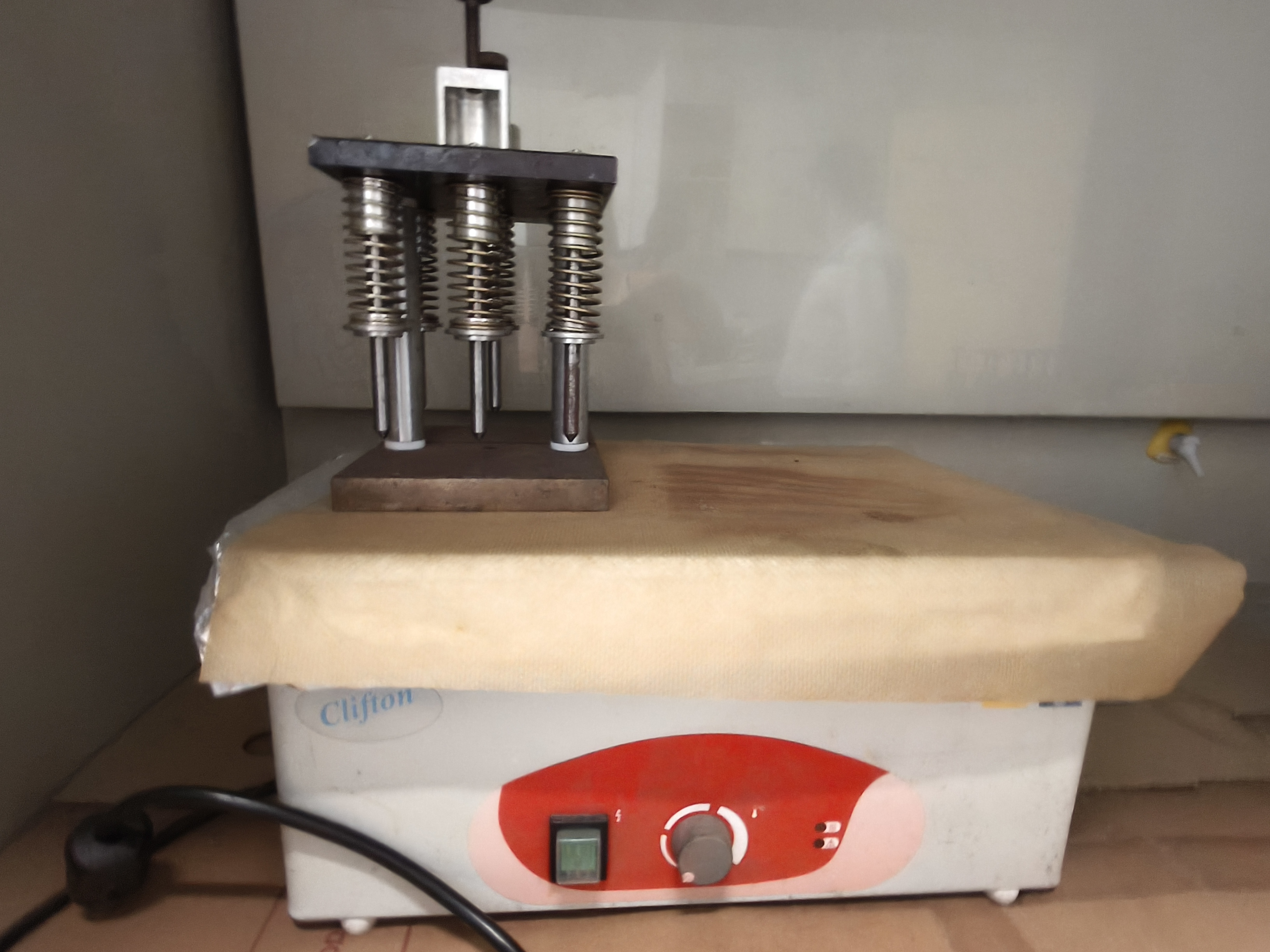

Clifton Isıtıcılı Pres

Kayaç çiplerini (tabletlerini) ince kesit camlarına epoksi reçine ile yapıştırırken, kontrollü ısı vererek reçinenin donmasını hızlandıran ve yaylı baskı mekanizmasıyla eşit basınç uygulayan özel bir laboratuvar aparatıdır.

Marka / Model

Clifton

Teknik Özellikler

Sıcaklık ayarlı ve teflon/bez korumalı alt ısıtıcı tabla.

Kullanım Alanı

Kayaç numunelerinin optik cam lamlara standart kalınlıkta bir reçine tabakasıyla, homojen ve pürüzsüz şekilde sabitlenmesi.

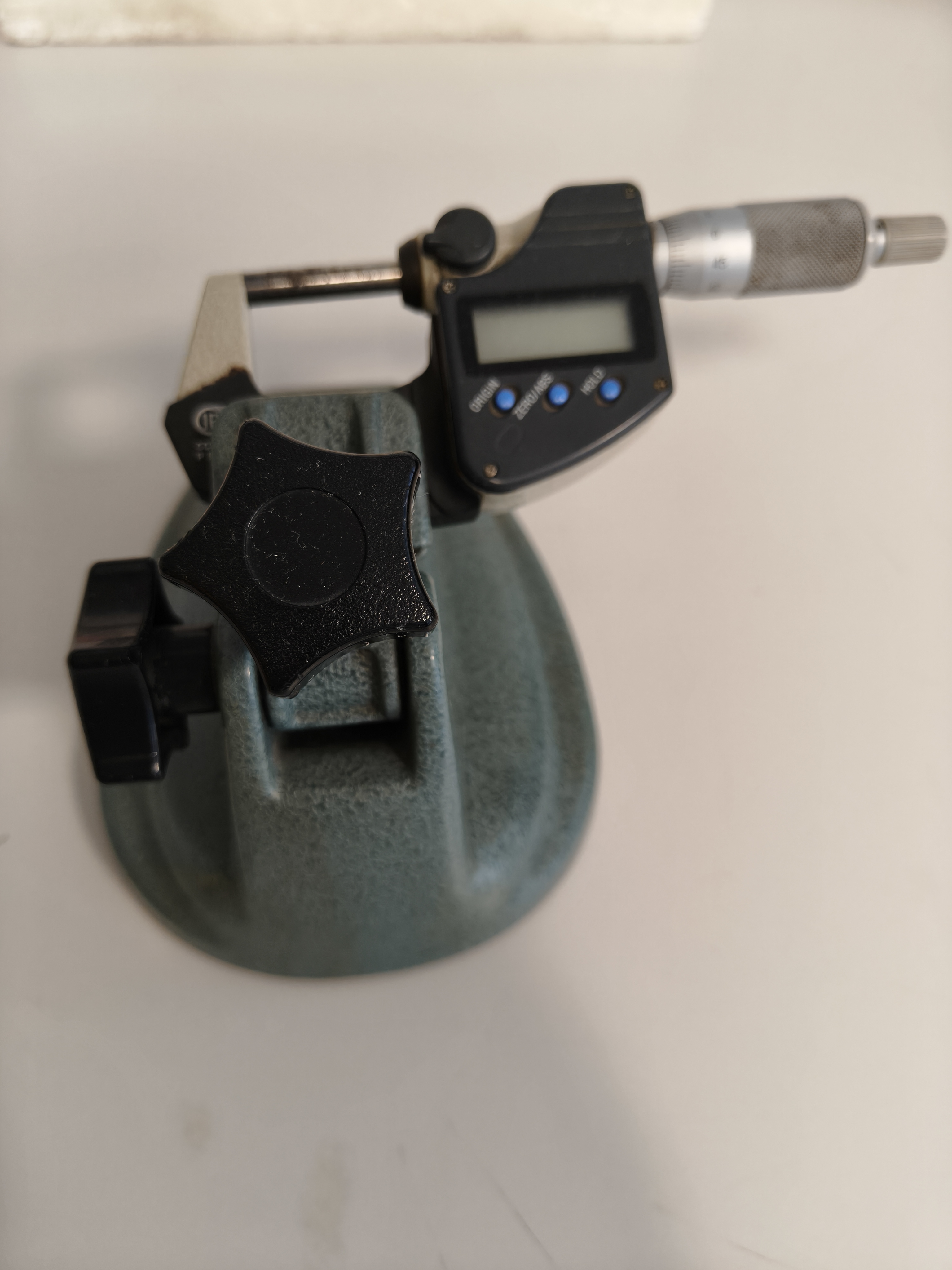

Standlı Dijital Mikrometre

İnce kesit hazırlama sürecinin her aşamasında, cam lam ve kayaç numunelerinin toplam kalınlığını mikron (µm) hassasiyetinde ölçmek için kullanılan sabit dijital ölçüm cihazıdır.

Marka / Model

Ünal Mühendislik

Teknik Özellikler

Net okunabilir dijital LCD ekran, referans sıfırlama (Zero/ABS) tuşları, ölçüm ucunu stabil tutmayı sağlayan ağır döküm masaüstü tutucu stand ve hassas ayar vidası.

Kullanım Alanı

Numune lepleme ve taşlama işlemleri sırasında kalınlığın adım adım ölçülerek optik analizler için gereken standart kalınlığa ulaşılıp ulaşılmadığının yüksek hassasiyetle kontrol edilmesi.

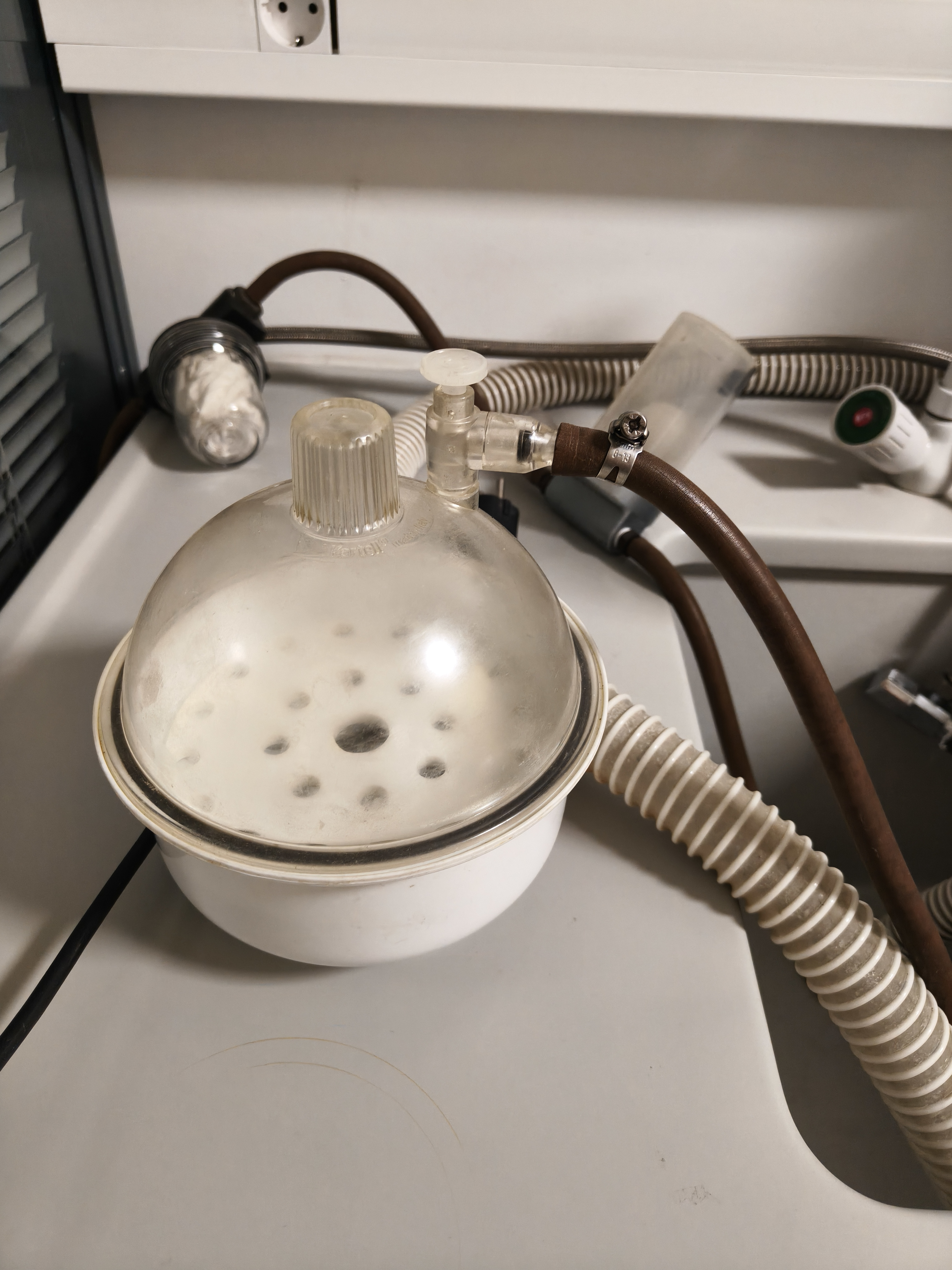

Kartell Vakum Ünitesi

Gözenekli, çatlaklı veya kırılgan kayaç numunelerini epoksi reçine ile doyurmak (emprenye etmek) ve karışımlardaki hava kabarcıklarını tahliye etmek için kullanılan sızdırmaz vakum haznesidir.

Marka / Model

Kartell / Vakum Desikatörü

Teknik Özellikler

Kalın ve basınca dayanıklı şeffaf üst kapak, sızdırmaz conta sistemi ve harici vakum motoruna/pompasına bağlanan özel hortum valfleri.

Kullanım Alanı

Kırılgan numunelerin kesim aşamasında dağılmasını önlemek amacıyla sıvı epoksi ile sertleştirilmesi ve yapıştırma işlemi öncesinde epoksi içindeki hapsolmuş havanın (degassing) vakum altında çekilmesi.

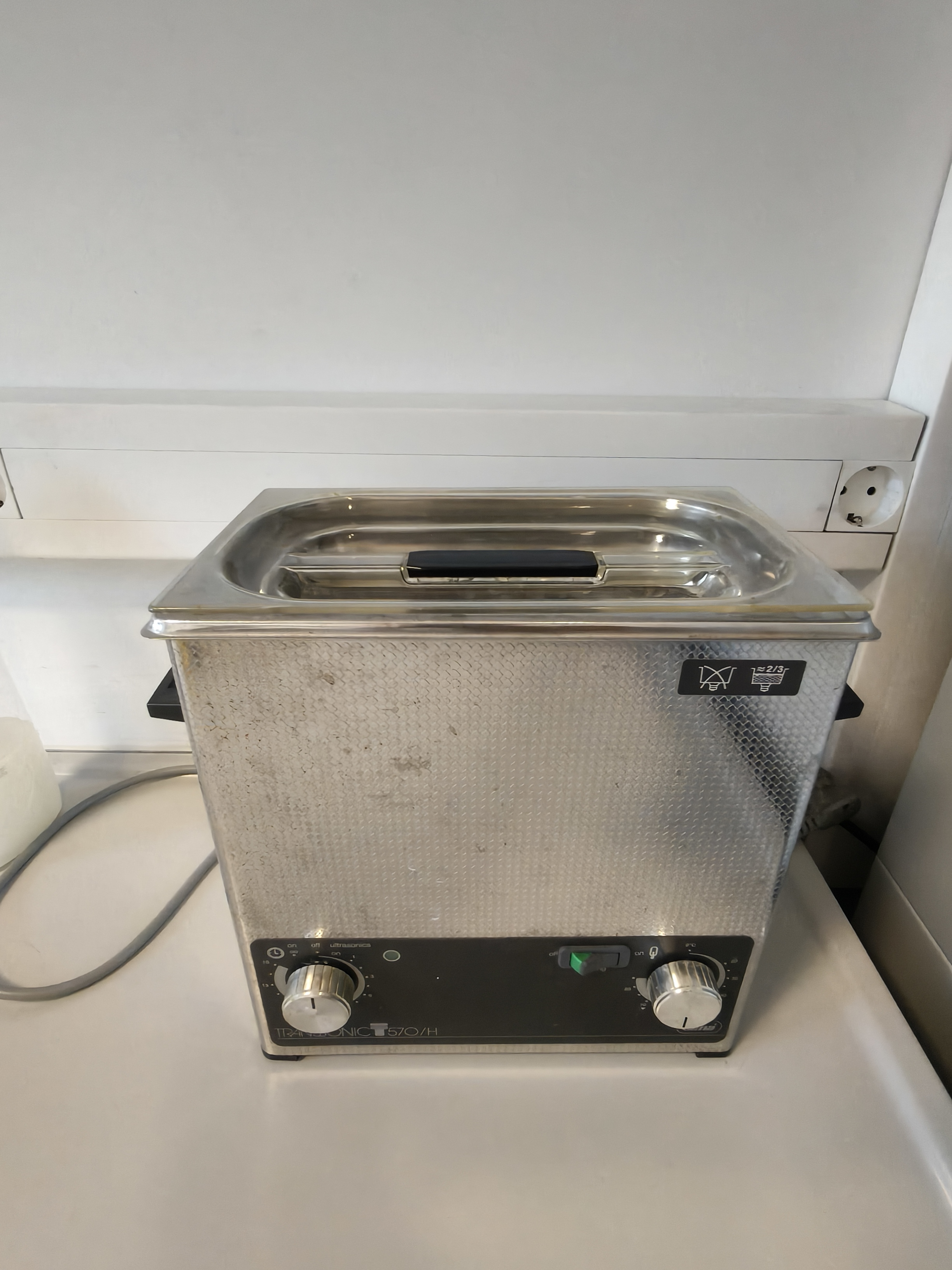

Elma Transsonic T 570/H Ultrasonik Banyo

Kesme, zımparalama veya lepleme işlemlerinden sonra numunelerin ve cam lamların yüzeyindeki veya gözeneklerindeki mikroskobik aşındırıcı tozları ses dalgalarıyla derinlemesine temizleyen laboratuvar cihazıdır.

Marka / Model

Elma / Transsonic T 570/H

Teknik Özellikler

Paslanmaz çelik sıvı haznesi, kullanım süresini ayarlamak için analog zamanlayıcı ve temizlik etkisini artıran entegre sıcaklık kontrol/ısıtıcı (H serisi) özelliği.

Kullanım Alanı

Zımpara ve parlatma basamakları arasındaki geçişlerde, önceki aşamadan kalan kalın aşındırıcı tozların numuneden tamamen arındırılarak bir sonraki aşamada çizilmelerin (çapraz kirlenme) engellenmesi.

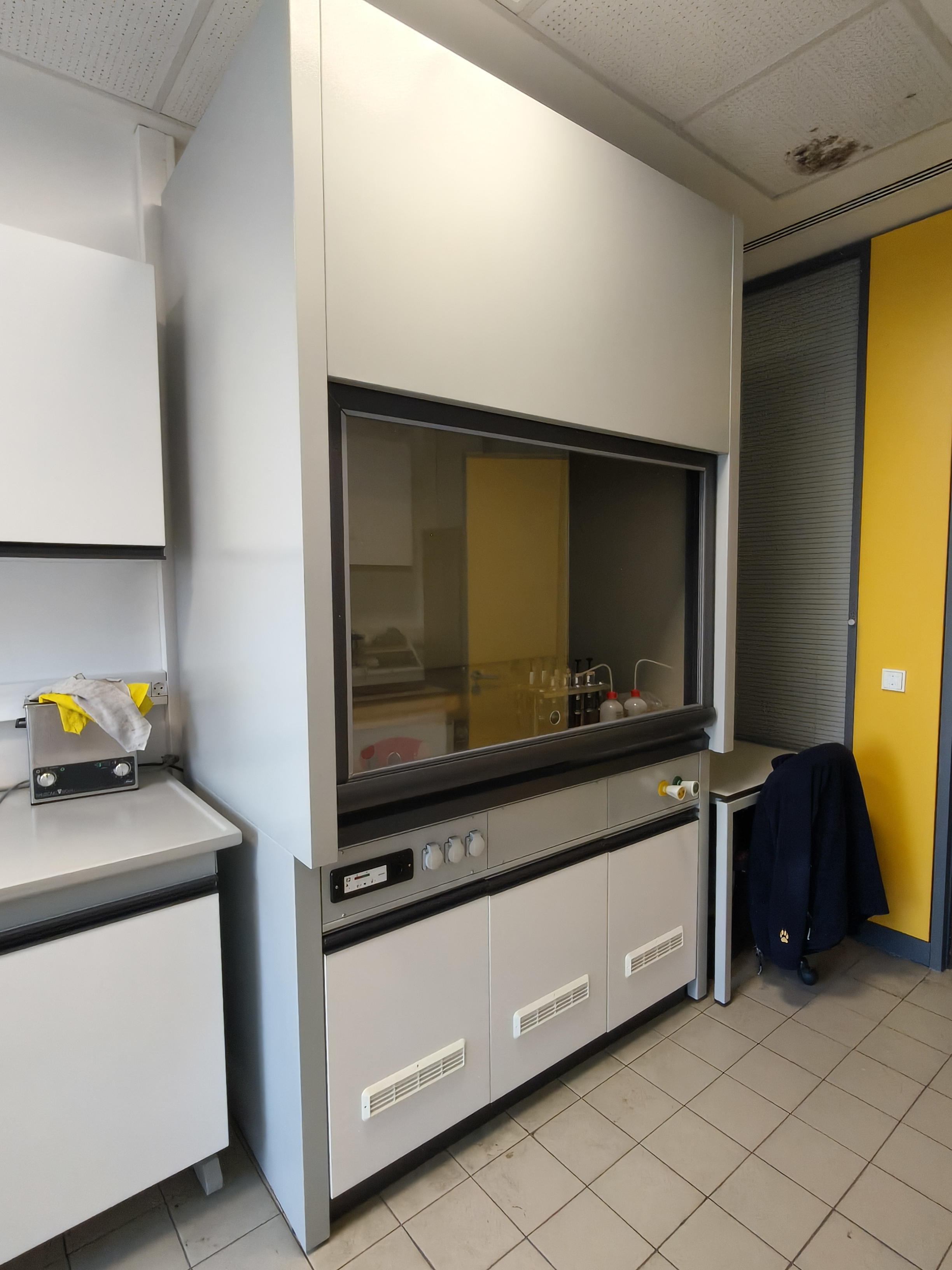

Çeker Ocak

Laboratuvarda zehirli, uçucu veya korozif (aşındırıcı) kimyasallarla çalışırken açığa çıkan tehlikeli gaz ve buharları emerek ortamdan uzaklaştıran, kullanıcıyı kimyasal maruziyetten koruyan temel güvenlik ve havalandırma kabinidir.

Marka / Model

Standart Laboratuvar Tipi

Teknik Özellikler

Yüksekliği ayarlanabilir sürgülü koruyucu cam (sash), dijital havalandırma (egzoz) kontrol paneli, kimyasallara dayanıklı çalışma zemini, entegre elektrik prizleri, gaz/su/vakum valfleri ve alt bölümde havalandırmalı kimyasal saklama dolapları.

Kullanım Alanı

Asit parçalama (digestion) ünitelerinin kullanımı, uçucu çözücülerle (etanol vb.) çalışma ve zehirli gaz çıkışı riski barındıran tüm kimyasal numune hazırlık işlemlerinin izole ve güvenli bir ortamda gerçekleştirilmesi.
